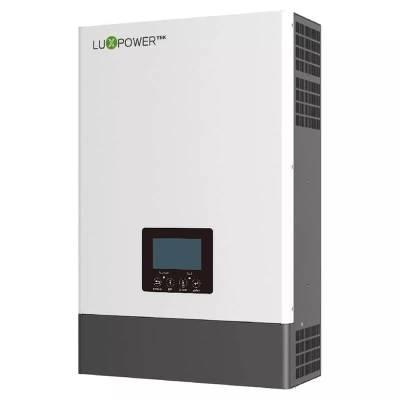

Високочастотний гібридний інвертор для СЕС, зарядний пристрій LuxPower SNA 5000

Інвертор серії SNA оснащений контролером заряду для заряджання акумуляторної батареї від сонячних панелей типу MPPT або зовнішньої мережі, а також для стабілізації напруги та регулювання потужності постійного струму в мережах СЕС. Інвертори SNA стануть гарним рішенням для стабілізації домашньої мережі при нестабільній зовнішній або повній її відсутності. Інвертори призначені для організації резервної мережі живлення з використанням в одній системі сонячних панелей, акумуляторних батарей і генераторів. Широкий діапазон потужності резервної мережі обумовлений можливістю паралельного підключення до 10 інверторів, що забезпечує організацію мережі потужністю від 3 до 50 кВт. Інвертори підтримують кілька режимів роботи:

1. Режим повністю автономної роботи при повній відсутності підведення зовнішніх електричних мереж з використанням джерела енергії СЕС, генератора або акумуляторних батарей.

2. Гібридний режим роботи, при якому зовнішня мережа, генератор або СЕС використовується для заряджання акумуляторів, для подальшої конвертації енергії з батарей у домашню мережу, у разі відключення або просідання потужності зовнішнього джерела живлення. У цьому режимі роботи заряджання акумудаторів є пріоритетною функцією.

Посібник користувача англійською мовою доступний за посиланням.

Основні особливості моделі:

1. Інтелектуальний автономний чи гібридний режими роботи.

2. Стабілізація мережі під час роботи як в автономному, так і в гібридному режимі.

3. Робота в широкому діапазоні напруги вхідних джерел живлення.

4. Легке та зручне використання в системі з акумулаторними батареями.

5. Можливість моніторингу параметрів та віддаленого оновлення програмного забезпечення.

6. Можливість використання при роботі з однофазною напругою або небалансною трифазною, з використанням комплекту з 3-х інверторів.

7. Можливість масштабування навантажувальної здатності внутрішньої мережі шляхом паралельного підключення до 10 інверторів на одну фазу (до 50 КВт).

8. Наявність окремого інтерфейсу для підключення до системи внутрішньої мережі генератора.

9. Можливість повного контролю та управління внутрішньою мережею, з урахуванням параметрів вхідних джерел та навантаження.

Технічні характеристики:

Параметри вихідної (внутрішньої) мережі:

1. Максимальне навантаження - 5000 ВА (Рекомендована довготривала 3,2 КВт)

2. Діапазон робочих напруг на виході – 230-240 В.

3. Робоча частота на виході – 50-60 Гц.

4. Короткочасне пікове навантаження (пускове імпульсне) - до 10 000 ВА.

5. Час перемикання між режимами роботи від зовнішнього на внутрішній джерело – 10 мс.

6. Форма вихідного сигналу – чиста синусоїда.

Параметри акумуляторних батарей, що підключаються до системи:

1. Тип батарей, що підключаються - LiIon, кислтово-свинцеві тягові

2. Номінальна напруга акумуляторної батареї (залежно від типу) - 51,2/48 В.

3. максимальна напруга заряду – 59В.

Параметри сонячних панелей, що підключаються:

1. Тип сонячної панелі, що підключається - MPPT.

2. Максимальна потужність сонячної панелі, що підключається, - 3200 Вт.

3. Діапазон робочих напруг підключається сонячної панелі - 100-480 В постійного струму.

4. Межа напруги підключається сонячної панелі - 450 В постійного струму.

5. Максимальний струм для заряду акумуляторної батареї при роботі від сонячної панелі - 110 А.

6. Максимальний струм, що подається від сонячної панелі - 13 А.

Параметри живильної зовнішньої мережі:

1. Нормальна напруга – 230 В.

2. Діапазон робочих напруг зовнішньої мережі – 110-280 В.

3. Максимальний струм, що споживається із зовнішньої мережі – 60 А.

4. Частота зовнішньої мережі – 50-60 Гц (автоматичне налаштування).

Фізичні параметри пристрою:

1. Габаритні розміри пристрою (Ш х В х Г): 330 х 504 х 135 мм.

2. Вага – 14 кг.

3. Ступінь захисту – IP20.

4. Температура експлуатації – від 0°C до +50°C

5. Температура зберігання - від -15 ° C до +60 ° C

6. Відносна вологість при зберіганні та експлуатації - від 5% до 95% (без утворення конденсату)

Інтерфейси підключення до системи:

1. Тип дисплея - LCD + LED.

2. Інтерфейс підключення батареї - CAN/RS485.

3. Інтерфейс обміну даними - WiFi/GPRS.
