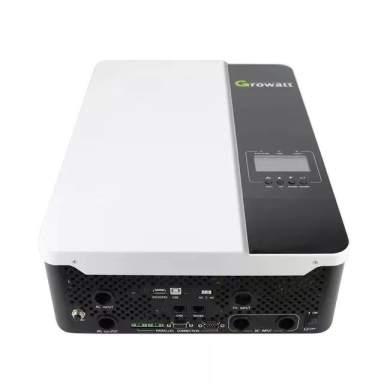

Високочастотний інвертор для СЕС, зарядний пристрій Growatt SPF 5000 ES

Інвертор серії SPF оснащений контролером заряду для заряджання акумуляторної батареї від сонячних панелей типу MPPT або зовнішньої мережі, а також для стабілізації напруги та регулювання потужності постійного струму в мережах СЕС та інших резервних автономних мережах. Інвертори SPF стануть гарним рішенням для стабілізації домашньої мережі при нестабільній зовнішній або повній її відсутності. Інвертори призначені для організації резервної мережі живлення з використанням в одній системі сонячних панелей та акумуляторних батарей з можливістю гнучкого налаштування та балансування споживання одночасно із зовнішньої мережі та сонячних панелей. Широкий діапазон потужності резервної мережі обумовлений можливістю паралельного підключення до 6 інверторів, що забезпечує організацію мережі потужністю від 2 до 30 кВт. Інвертори підтримують кілька режимів роботи:

1. Режим повністю автономної роботи за повної відсутності підведення зовнішніх електричних мереж з використанням як джерела енергії СЕС та акумуляторних батарей.

2. Гібридний режим роботи, при якому зовнішня мережа, генератор або СЕС використовується для заряджання акумуляторів, для подальшої конвертації енергії з батарей у домашню мережу, у разі відключення або просідання потужності зовнішнього джерела живлення з балансуванням споживання від СЕС та зовнішньої мережі.

Основні особливості моделі:

1. Вбудований контролер сонячних панелей типу МРРТ.

2. Гнучка настройка функцій заряду-розряду та балансування мережі.

3. Можливість роботи як із накопичувальними батареями, так і в системі СЕС-зовнішня мережа без батарей.

4. Максимальна напруга на PV вході сонячних панелей, що підключаються, - до 450 VDC.

5. Пріоритет роботи, що настроюється, від зовнішньої мережі або СЕС.

6. Опціональний моніторинг із підключенням до WiFi, GPRS.

7. Можливість масштабування навантажувальної здатності внутрішньої мережі шляхом паралельного підключення до 6-ти інверторів (до 30 кВт).

8. Можливість підживлення заряджання акумуляторів від зовнішньої мережі у разі критичного зниження потужності на PV вході.

9. Можливість створення нибких правил зарядки-розрядки з розподілом навантаження на СЕС та зовнішню мережу як при заряді, так і при розряді.

Технічні характеристики:

Параметри вихідної (внутрішньої) мережі:

1. Максимальне навантаження - 5000 ВА

2. Діапазон робочих напруг на виході - 230 ± 15%.

3. Робоча частота на виході – 50-60 Гц.

4. Короткочасне пікове навантаження (пускове імпульсне) - до 10 000 ВА.

5. Час перемикання між режимами роботи від зовнішнього на внутрішній джерело – 10 мс (макс 20 мс).

6. Форма вихідного сигналу – чиста синусоїда.

7. Пікова ефективність перетворення енергії (ККД) – 93%.

Параметри акумуляторних батарей, що підключаються до системи:

1. Тип батарей, що підключаються - LiIon, кислтово-свинцеві тягові

2. Номінальна напруга акумуляторної батареї (залежно від типу) - 51,2/48 В.

Параметри сонячних панелей, що підключаються:

1. Тип сонячної панелі, що підключається - MPPT.

2. Максимальна потужність сонячної панелі, що підключається, - 6000 Вт.

3. Діапазон робочих напруг підключається сонячної панелі - 120-430 В постійного струму.

4. Межа напруги підключається сонячної панелі - 450 В постійного струму.

5. Максимальний струм для заряду акумуляторної батареї при роботі від сонячної панелі - 100 А.

Параметри живлення від зовнішньої мережі:

1. Нормальна напруга – 230 В.

2. Діапазон робочих напруг на виході - 170-280 (для персональних комп'ютерів), 90-280 (для іншої побутової техніки) при частоті 50-60Гц (автоматична стабілізація частоти).

3. Максимальний струм, що споживається із зовнішньої мережі – 80 А.

4. Частота зовнішньої мережі – 50-60 Гц (автоматичне налаштування).

Фізичні параметри пристрою:

1. Габаритні розміри пристрою (Ш х В х Г): 330 х 485 х 135 мм.

2. Вага – 12 кг.

3. Ступінь захисту – IP20.

4. Температура експлуатації – від 0°C до +55°C

5. Температура зберігання - від -15 ° C до +60 ° C

6. Відносна вологість при зберіганні та експлуатації - від 5% до 95% (без утворення конденсату)

Інтерфейси підключення до системи:

1. Тип дисплея - LCD + LED.

2. Інтерфейс обміну даними (опціонально) - WiFi/GPRS.
