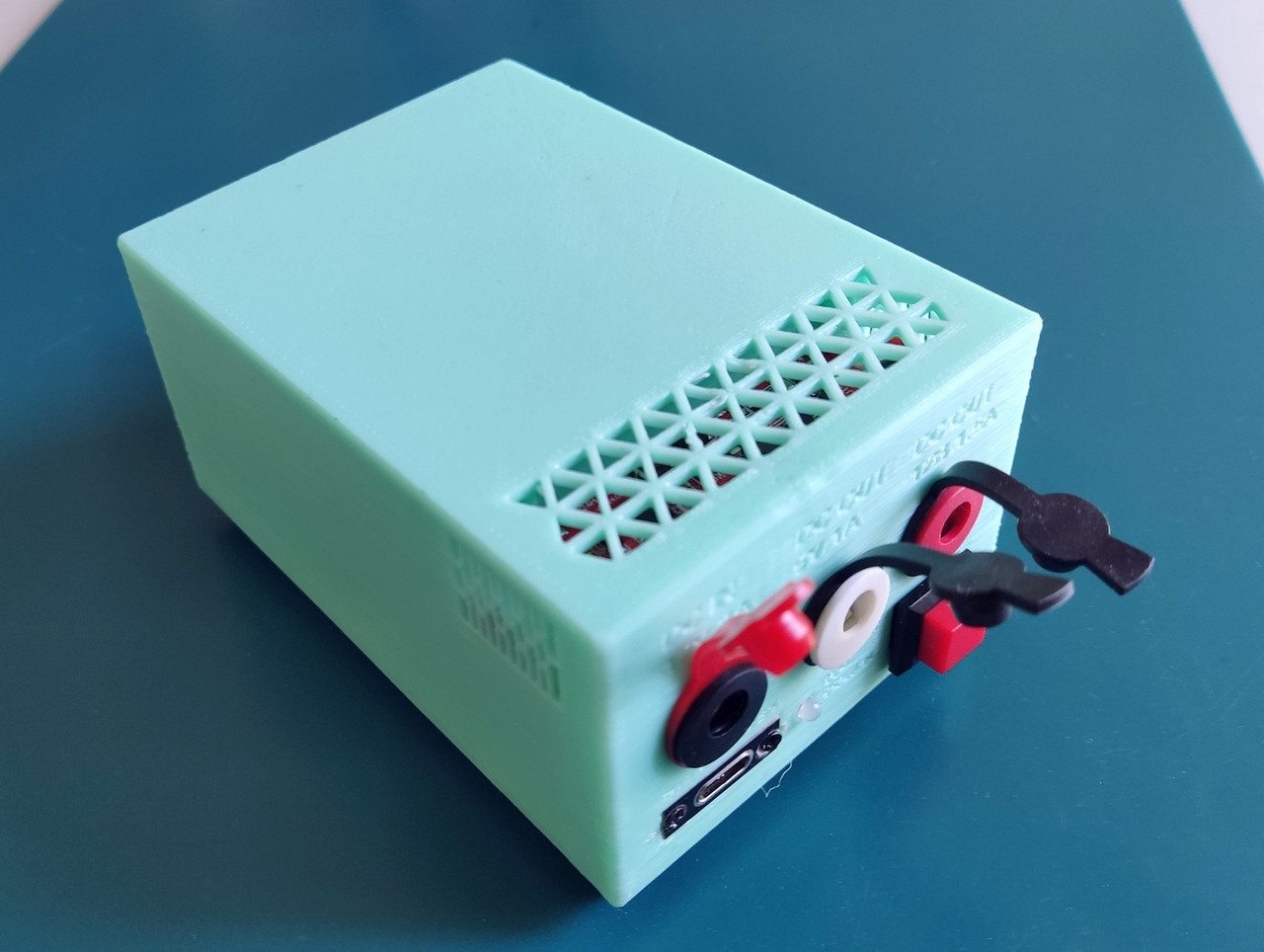

Перетворювач напруги - Джерело Безперебійного Живлення для роутера 12В 2А та 9 В 1 А (24 Вт макс); 63 Вт*г

Увага! Пристрій не знаходиться на основному складі і не може бути згрупований в замовленні з іншими товарами магазину!

На корпусі пристрою маркування вхідного раєму Type-C "12 В, 3А" невірне. Цей роз'єм призначений для підключення додаткового зарядного пристрою та потребує вхідного живлення 5 В, 3 А.

Використовуйте для підключення пристрою до мережі лише комплектне або ідентичне джерело живлення. При підключенні БЖ з напругою 5 В до вхідного роз'єму "12 В 3 А" на виходах 12 В, 9 В (кольорові або білі) живлення буде присутнє до розрядки вбудованої батареї. У такому режимі можна вимкнути навантаження та заряджати вбудовану акумуляторну батарею (дуже повільно, потужністю не більше 5 Вт).

Пристрій призначений для безперебійного забезпечення енергією невеликих споживачів з напругою живлення 12 В та 9 В від зовнішньої мережі 220 В за допомогою комплектного адаптера живлення та вбудованої акумуляторної батареї. Має можливість прискореної зарядки від зовнішнього джерела живлення або Power Bank з вихідною напругою 5 В, 3 А кабелем USB Type-A на type-C (без визначення типу підключеного навантаження). При зникненні вхідної напруги мережі пристрій автоматично перемикається на роботу від вбудованих аккумуляторів, забезпечуючи живлення пристроїв 12 В, 1,5 А максимум (найбільший ККД забезпечується при підключенні навантаження із середнім споживанням близько 15 Вт) та 9 В, 1 А максимум.

У пристрої присутній найпростіший стабілізатор вихідної напруги, тому величина цієї напруги залежить від величини підключеного навантаження. На виході 12 В напруга може перебувати в межах 10,4-12,4 (при струмах на навантаженні 2,0 А і 0.5 А при живленні від мережі), і в межах 10,1-12,1 В (при струмах навантаження 1,5 А та 0,4 А відповідно при живленні від акумуляторів). На виході 12 В максимальний струм 2 А можливий лише при живленні від мережі. При повністю заряджених акумуляторах максимальний струм на виході не перевищуватиме 1,5 А. Якщо одночасно відбувається заряджання вбудованої батареї та живлення навантаження, вихідний струм також не перевищуватиме 1,25А.

Не рекомендується навантажувати пристрій навантаженням більше 1,25 А на виході 12 В при одночасному зарядженні повністю розрядженого акумулятора та живлення зовнішнього пристрою.

Батарея, ємністю 63,27 Вт * годин забезпечує віддачу 60 Вт * годин при середньому навантаженні до 18 Вт. При повному навантаженні (24 Вт) пристрій забезпечує віддачу лише 48 Вт * годин енергії. Максимальний ККД (близько 95%) забезпечується під час живлення навантаження не більше 15 Вт.

Значення світлової індикації вбудованого світлодіода:

1. Горить синій - пристрій підключено до мережі, вбудована батарея в нормі та заряджається.

2. Блимає синій - вбудована батарея розряджена або вимкнена*

3. Горить червоний – зовнішній пристрій живиться від вбудованої батареї. Яскравість свічення червоного світлодіода однозначає рівень заряду батареї: що яскравіше світло - то більше вписувалося величина заряду батареї.

4. Блимає червоний – батарея розряджена, пристрій готується перейти в режим очікування.

5. Світлодіод не світиться - пристрій вимкнено або повністю розряджено вбудовану батарею.

*  Можливість відключення навантаження організована перемикачем під вихідним гніздом (кольоровим або білим). Вимкнення навантаження запобігає саморозряду акумулятора пристрою під час транспортування або зберігання. Навантаження відключає віджата кнопка. Для нормальної роботи пристрою вказаний перемикач повинен знаходитись у втопленому положенні (кнопка натиснута).

Переключення між живленням від мережі та від внутрішнього джерела відбувається "безшовно" (підключені пристрої не перезавантажуються), якщо підключене навантаження не перевищує номінальної потужності.

Особливості пристрою:

1. Наявність 2-х виходів DC 5521 для живлення зовнішніх пристроїв напругою 12 В і 9 В від комплектного БП.
2. Можливість одночасного заряджання вбудованої акумуляторної батареї струмом близько 1,0 А та живлення підключеного споживача струмом до 2,0 А.
3. "Безшовне" перемикання між режимами роботи.
4. Наявність комплектного блоку живлення 12 В, 3 А.
5. Наявність додаткового роз'єму Type-C для прискореної зарядки вбудованої батареї додатковим зовнішнім джерелом живлення (у комплект постачання не включається), що забезпечує на виході 5 В, 3 А, або від Power Bank, що має відповідний вихід USB 5 В, 3 А (заряджання допускається навіть при підключеному вхідному живленні 12 В від комплектного джерела живлення. Сумарний струм заряду в такому випадку складатиме 2,25 А). **
6. Наявність у комплекті 2-х кабелів з виходами DC - 5521 на 5521 (діаметр плюсового контакту 2,1 мм) для живлення великої кількості споживачів, які мають зазначений роз'єм живлення, без необхідності пошуку потрібного кабелю або перехідника.
7. Використання кабелю з поширеними роз'ємами дозволяє використовувати перехідники з цього роз'єму на необхідний тип конектора (придбаються окремо).

** УВАГА! При підключенні живлення 5 В, 3 А тільки в порт USB Type-C забезпечується виключно заряджання вбудованої батареї. Живлення на виході 12, 9 В при такому підключенні буде присутнім, але забезпечене буде за рахунок енергії вбудованої батареї.

Технічні характеристики:

• Вхідний порт для живлення пристрою (чорний з червоною заглушкою): 1 х DC 5521 - 12 В; 3 А.
• Вхідний порт для прискореної додаткової зарядки вбудованого акумулятора пристрою: 1 х Type-C - 5 В; 3 А (на корпусі помилково позначено 12 В, 3 А).
• Вихідний порт для живлення зовнішніх пристроїв (кольоровий): 1 х DC 5521 - 12 В:
  • 1,5 А номінальний; 2,0 А максимум (при живленні від мережі),
  • 1,25 А номінальний; 1,5 А максимум (при живленні від повністю зарядженої вбудованої батареї).
  • 1,5 А максимум (при одночасному живленні підключеного пристрою та зарядці вбудованої батареї від комплектного БЖ).
• Вихідний порт для живлення зовнішніх пристроїв (білий): 1 х DC 5521 - 9 В:
  • 0,8 А номінальний; 1,0 А максимум (при живленні від мережі),
  • 0,75 А номінальний; 1,0 А максимум (при живленні від повністю зарядженої вбудованої батареї).
  • 0,8 А максимум (при одночасному живленні підключеного пристрою та зарядці вбудованої батареї від комплектного БЖ)
• Сумарна споживана потужність пристроїв, що підключаються: не більше 24 Вт
• Напруга вхідної мережі для комплектного адаптера живлення: 100-240 В 50-60 Гц
• Вихідна напруга комплектного адаптера живлення: 12 В
• Вихідний струм комплектного адаптера живлення: 3 А
• Тип вбудованої батареї: Li-Ion 6 x 18650 за схемою 2S3P
• Номінальна напруга вбудованої батареї: 7,4 В
• Ємність вбудованої батареї: 63,27 Втч (8550 мАч при напрузі 7,4 В).
• Час повної зарядки батареї:
  • від комплектного джерела живлення (приблизно): 6 год.
  • від додаткового джерела живлення (приблизно): 4 год.
  • від одночасно підключених комплектного та додаткового джерел живлення (приблизно): 3 год.
• Розкид напруги на виході 12 В:
  • при живленні від мережі: 10,4-12,4 В (при струмах на навантаженні 2 А і 0.5 А відповідно).
  • при живленні від вбудованого акумулятора: 10,1-12,1 В (при струмах навантаження 1,5 А і 0,4 А відповідно).
• Розкид напруги на виході 9 В:
  • при живленні від мережі: 8,4-9,4 (при струмах на навантаженні 1 А і 0.5 А відповідно).
  • при живленні від вбудованого акумулятора: 8,1-9,3 (при струмах навантаження 0,8 А і 0,4 А відповідно).
• Приблизний час роботи пристрою від вбудованої батареї: до 4,5 години при номінальному навантаженні (15 Вт).
• ККД пристрою при живленні від батареї:
  • 70% при повному навантаженні (24 Вт).
  • 85% при навантаженні близько 18 Вт.
  • 95% при навантаженні не більше 15 Вт
• Матеріал корпусу: PETG пластик.
• Розміри пристрою (без БП та кабелів): 115 х 75 х 51 мм
• Вага (без БЖ та кабелів): 450 г

Комплект постачання: пристрій безперебійного живлення; адаптер живлення 12, 2 А; 2 шт. кабель живлення DC-DC 5.5 x 2.1 мм вхід-вихід.
